С начала марта 2015 года на территории Заказчика ФГУП «МЗСС», г. Москва, запущен в эксплуатацию сигнальный образец генератора новой серии ТПЧ 5-го поколения. В ТПЧ-5 используется транзисторно-тиристорная схема инвертора: АИТСП – автономный инвертор тока (АИТ) с синхронным прерывателем (СП). Мост инвертора тиристорный, а на входе моста – транзисторный прерыватель – чоппер, который синхронизирован с инвертором. АИТСП обладает достоинствами одновременно тиристорного автономного инвертора тока (АИТ) и транзисторного автономного инвертора напряжения (АИН). Подробные технические данные сигнального образца T5M-200-1.5-1000-660 смотрите в спецификации. От генератора питается индукционная печь, предназначенная для плавки специальных сплавав меди, серебра, золота и других металлов. Сигнальный образец продемонстрировал преимущества новой серии:

   • Косинус фи порядка 0.95, как на входе (в питающей сети), так и на выходе (в колебательном контуре);
   • КПД 98.5% для 1.5 кГц в номинальном режиме;
   • Удельные показатели 1.05 кг/кВт (210 кг на 200 кВт);
   • В сеть не поступают высшие гармоники контурной цепи, соблюдается международный стандарт ГОСТ 13109-97, нормирующий искажения напряжения сети;
   • Надежный Пуск при любой загрузке печи, в том числе, при глубокой перегрузке генератора (независимо от полноты загрузки тигля, от материала и температуры шихты);
   • Пуск не зависит от помех, вызываемых работой других генераторов в непосредственной близости;
   • Реализована разветвленная многоканальная защита плюс принцип двухзвенной защиты: при порче чоппера авария гасится инвертором, при порче инвертора авария гасится чоппером;
   • Предусмотрен мульти-частотный режим генератора, во Флеш-памяти сохраняются настройки для 4-х контуров нагрузки;
   • Реализован принцип «быстрого реагирования» при ремонте и обслуживании – при срабатывании аварии Осциллограмма автоматически посылается на сайт Интернет-Диагностики и одновременно заносится в «Черный ящик»;
   • Предусмотрены средства для встраивания генератора в систему цеховой автоматики: USB канал, RS-422 канал, беспроводной GSM канал (связь через Интернет).

В течение полутора месяцев наблюдается успешная работа генератора через сайт Интернет-Диагностики (см. SerNum=1). В этот период сделано более 100 плавок (как правило, по 3 плавки в день).

С историей проекта «Индукционный нагрев. Генераторы серии ТПЧ пятого поколения» можно ознакомиться на вкладке «Проекты», Проект 5.
Фотографии сигнального образца Т5М-200-1.5-1000-660 смотрите ниже.

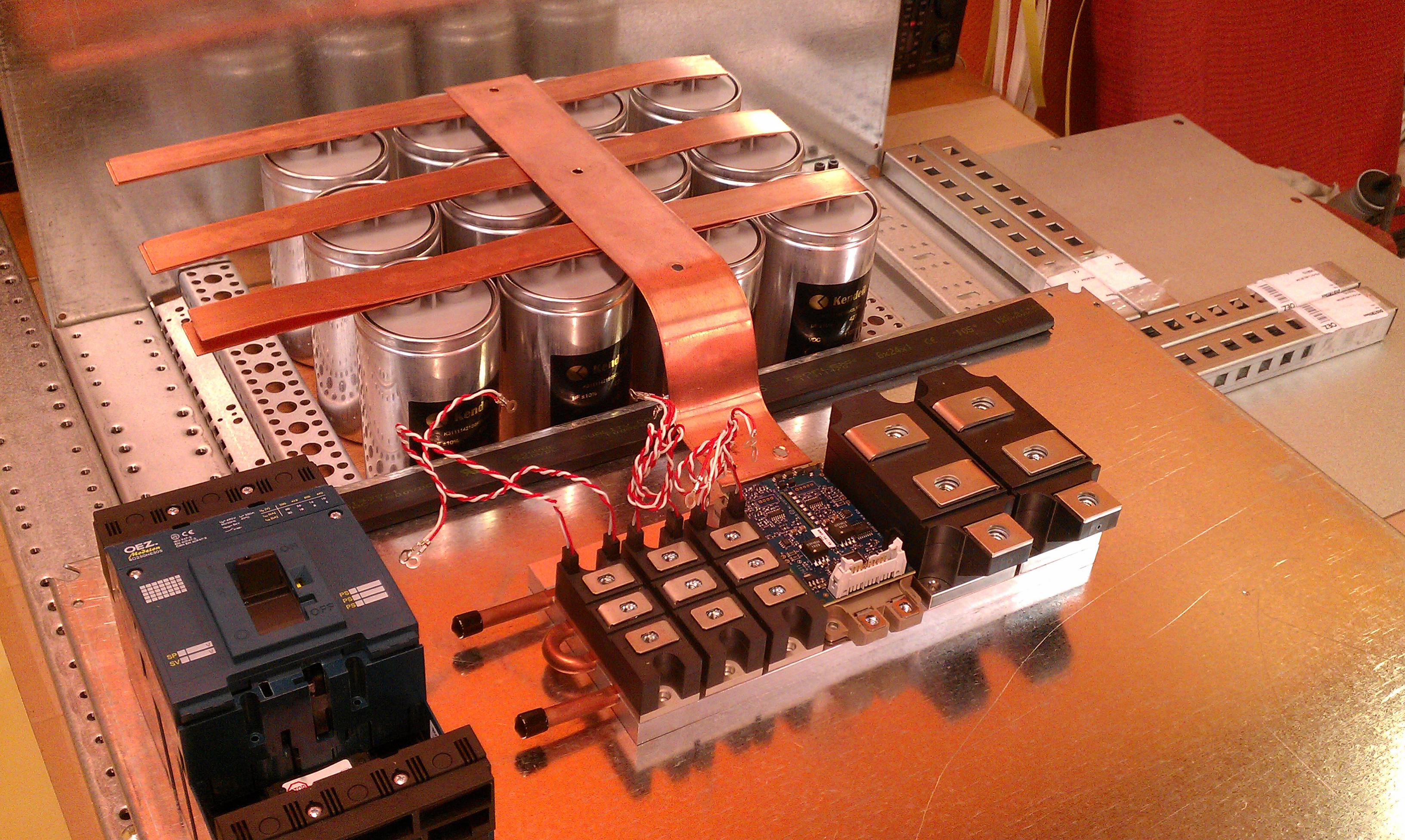

Компоновка: автомат, блок конденсаторов, силовой полупроводниковый блок
Силовой полупроводниковый блок
Верхний шкаф
Плата RC-цепей выпрямителя, под платой выпрямитель, справа чоппер
В нижнем шкафу входной дроссель инвертора
Индикация ламп и показание приборов при запуске в эксплуатацию на заводе ФГУП «МЗСС», г. Москва
