Наша российская дочерняя компания ООО «НПП Т5-Энергосистемы» провела работу по модернизации тиристорного преобразователя 1.8МВт-120Гц производства АВВ, Германия, питающего 7-тонную индукционную печь для плавки меди на предприятии «Сплав», г. Рязань. Целью модернизации является замена  системы управления для повышения надежности эксплуатации. Старая система демонтирована и заменена на контроллер С5 пятого  поколения производства ALJUEL. Параметры преобразователя:

  • 1800 кВт – номинальная мощность на выходе;
  • 100…130 Гц – диапазон рабочей частоты на выходе;
  • 2700 В – номинальное напряжение на выходе;
  • 2х 3х 870В – питание 2-х последовательных выпрямителей в звене постоянного тока от двух 3-х фазных сетей, сдвинутых по фазе на 30 градусов;
  • 950 А – максимальный ток в звене постоянного тока;
  • 2350 В – максимальное напряжение в звене постоянного тока.

7-тонная печь запущена в эксплуатацию. Получены следующие преимущества:

  • Удаленная Интернет-Диагностика – автоматическое получение аварийных Осциллограмм на сайте диагностики.
  • Черный Ящик для хранения аварийных Осциллограмм.
  • Устойчивый Пуск при пустом индукторе и при глубокой перегрузке (при полном заполнении черным металлом при сушке футеровки).
  • Повышение производительности плавки в результате устойчивой работы при перегрузке.
  • Устойчивая работа системы автоматического регулирования, без биений, что привело к снижению шума.
  • Расширение диапазона регулирования по напряжению.

Ниже смотрите фотографии. Немецкая кассета с блоками управления раньше расплагалась на двери. Теперь там окно, покрытое прозрачным пластиком. Шкафное оборудование располагается по стенкам шкафа, а в центре шкафы пустые. Поэтому через окно хорошо видно все шкафное оборудование, включая контроллер С5. Возможность просмотра без открывания дверей содает удобства в эксплуатации, что особенно важно для высоковольтного оборудования 3 кВ. Наши импульсные трансформаторы проверены испытательным напряжением 10 кВ.
На очереди модернизация еще 2-х таких же 7-тонных печей. На сайте выложен документ "Технические характеристики новой серии ТПЧ 5-го поколения" на русском и на английском языках.

2 выпрямителя, вверху импульсные трансформаторы ​ ​
Инвертор на 8 тиристорах, справа импульсные трансформаторы
Контроллер С5 в глубине шкафа на задней стенке
Справа от контроллера С5 видны наши высоковольтные датчики напряжения 3кВ
Слева внизу Блок Пуска, справа конденсаторная батарея
Над МПУ окно с прозрачным пластиком - там была немецкая кассета с блоками управления
Подвод кабелей от 2-х сетей к двум последовательным выпрямителям

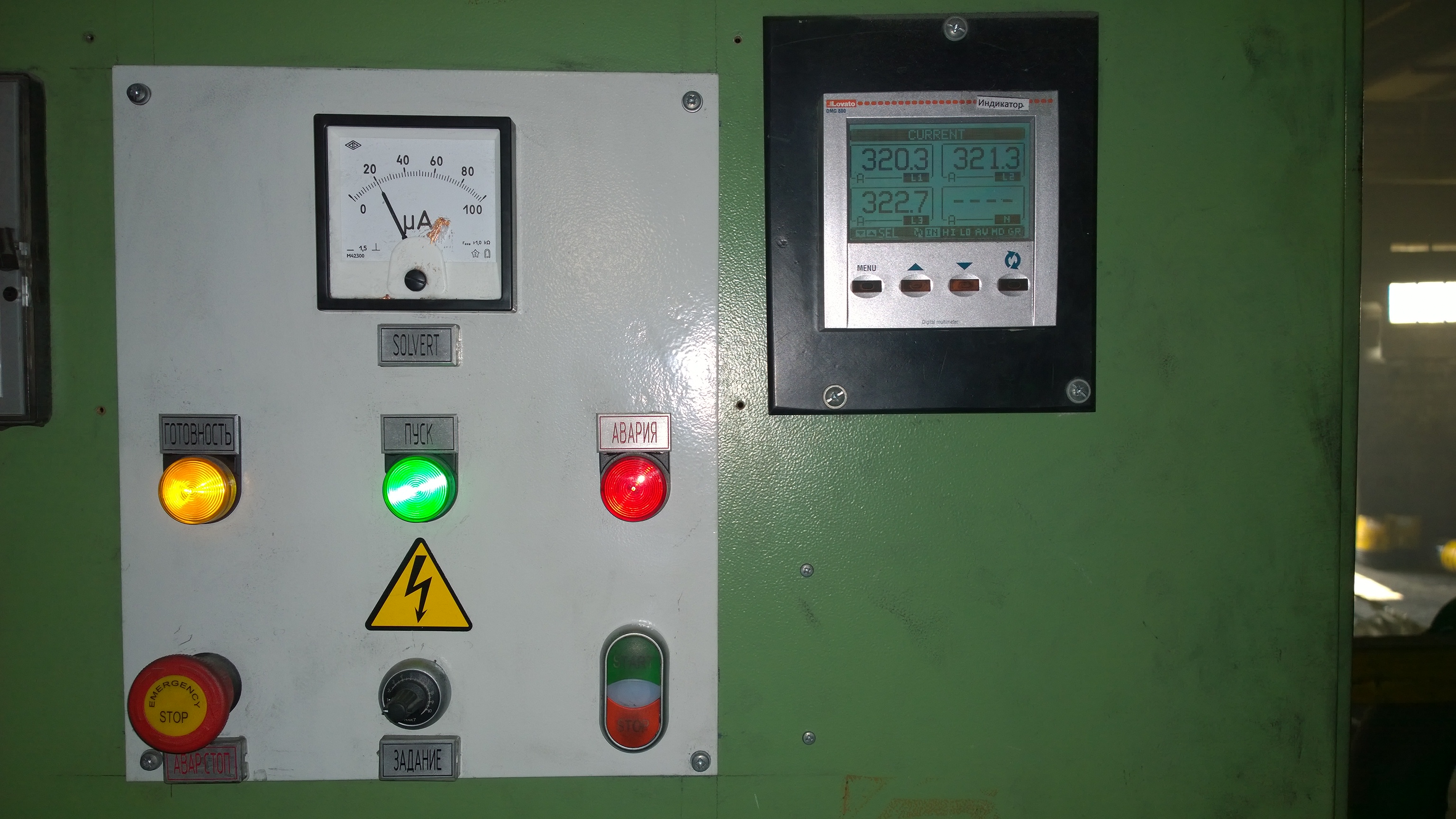

Дистанционный Пульт Управления (ДПУ), на стекло прибора капнула расплавленная медь
Справа от ДПУ экран дисплея
Местный Пульт Управления (МПУ)
